Пример дерева логических имен DFS

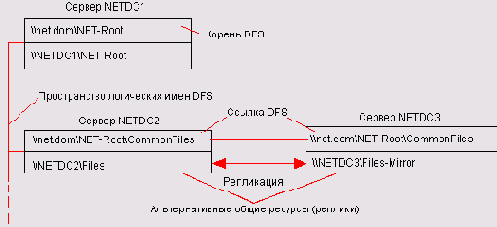

Рисунок 8.24.Пример дерева логических имен DFS
В этом случае логическое имя корня DFS хранится в домене Active Directory (см. объект каталога Dfs-configuration, хранящийся в контейнере system соответствующего домена) и может быть связано с несколькими машинами, обеспечивающими непрерывную доступность информации в случае отказа одного из компьютеров (перечень компьютеров хранится в атрибуте remoteServerName объекта, представляющего корень DFS).
Как уже говорилось, к логическому имени DFS подключается один или несколько общих ресурсов компьютерной сети. Связь между логическим именем DFS и общим ресурсом сети называется точкой соединения DFS.
Пример дерева логических имен DFS, приведенный на Рисунок 8.24, содержит все возможные элементы DFS. В верхней половине элементов блок-схемы приводится логическое имя объекта DFS, а в нижней — физическое местоположение этого объекта.
