Графический интерфейс GDI в Microsoft Windows



Выбор пера


Для рисования линий приложения Windows могут выбрать одно из трех встроенных перьев, либо создать собственное перо.

Для выбора встроенного пера лучше всего воспользоваться макрокомандами GetStockPen и SelectPen , определенными в файле windowsx.h:

#define GetStockPen(i) ((HPEN)GetStockObject(i)) #define SelectPen(hdc, hpen) \ ((HPEN)SelectObject((hdc), (HGDIOBJ)(HPEN)(hpen)))

Макрокоманда GetStockPen возвращает идентификатор встроенного пера, заданного параметром i. Вы можете выбрать для этого параметра одно из следующих значений:



Значение Описание
BLACK_PEN Перо, рисующее черную линию толщиной в один пиксел (для любого режима отображения). Это перо выбрано в контекст отображения по умолчанию
WHITE_PEN Перо белого цвета. Толщина пера также равна одному пикселу и не зависит от режима отображения
NULL_PEN Невидимое перо толщиной в один пиксел. Используется для рисования замкнутых закрашенных фигур (таких, как прямоугольник или эллипс) в тех случаях, когда контур фигуры должен быть невидимым

После получения идентификатора пера его необходимо выбрать в контекст отображения при помощи макрокоманды SelectPen. Первый параметр этой макрокоманды используется для указания идентификатора контекста отображения, в который нужно выбрать перо, второй - для передачи идентификатора пера.

Макрокоманда SelectPen возвращает идентификатор пера, который был выбран в контекст отображения раньше. Вы можете сохранить этот идентификатор и использовать его для восстановления старого пера.

Однако при помощи встроенных перьев вы не можете нарисовать цветные, широкие, штриховые и штрих-пунктирные линии.

Если вас не устраивают встроенные перья, вы можете легко создать собственные. Для этого нужно воспользоваться функциями CreatePen или CreatePenIndirect.

Функция CreatePen позволяет определить стиль, ширину и цвет пера:

HPEN WINAPI CreatePen( int fnPenStyle, // стиль пера int nWidth, // ширина пера COLORREF clrref); // цвет пера

Параметр fnPenStyle определяет стиль линии и может принимать одно из следующих значений, определенных в файле windows.h:


Стиль линии Внешний вид Описание
PS_SOLID
Сплошная
PS_DASH
Штриховая
PS_DOT
Пунктирная
PS_DASHDOT
Штрих-пунктирная, одна точка на одну линию
PS_DASHDOTDOT
Штрих-пунктирная, две точки на одну линию
PS_NULL Невидимая
PS_INSIDEFRAME
Линия, предназначенная для обводки замкнутых фигур
Параметр nWidth определяет ширину пера. Используемая при этом единица длины зависит от режима отображения, поэтому вы можете задавать ширину пера не только в пикселах, но и в долях миллиметра или дюйма. Учтите, что для линий PS_DASH, PS_DOT, PS_DASHDOT, PS_DASHDOTDOT можно использовать только единичную или нулевую ширину, в обоих случаях ширина линии будет равна одному пикселу. Поэтому вы не можете создать перо для рисования, например, пунктирной линии шириной 5 миллиметров.

Параметр clrref задает цвет пера.

На первый взгляд линии PS_SOLID и PS_INSIDEFRAME похожи, однако между ними имеются различия, особенно заметные для широких линий. Широкая линия, имеющая стиль PS_SOLID, располагается по обе стороны оси, заданной координатами линии. Линии, имеющие стиль PS_INSIDEFRAME, располагаются внутри контура, определяющего размеры замкнутой фигуры (рис. 2.14).

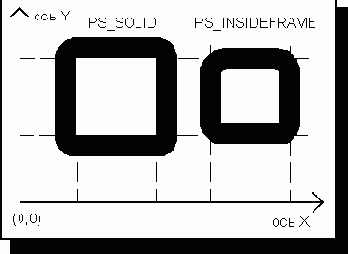

Рис. 2.14. Использование стилей PS_SOLID и PS_INSIDEFRAME

Еще одно отличие связано с использованием смешанных цветов (dithered color). Когда Windows не может в точности подобрать цвет, указанный для толстой линии стиля PS_INSIDEFRAME, он раскрашивает эту линию с использованием смешанного цвета, полученного из других цветов. В этом случае изображение линии формируется из отдельных точек разных цветов. Техника смешанных цветов может применяться и при закрашивании замкнутых фигур, о чем мы еще будем говорить.

При рисовании тонких линий, а также линий, имеющих другой стиль, используются только чистые цвета.

Небольшое замечание относительно концов толстых линий. Концы толстых линий закруглены (рис. 2.15).

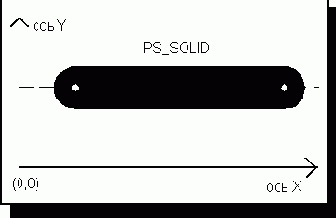

Рис. 2.15. Закругленные концы толстой линии

Для изображения толстой линии с прямыми концами следует задать прямоугольную область ограничения (см.


ниже раздел, посвященный области ограничения). Можно также нарисовать толстую линию как закрашенный прямоугольник с использованием тонкого пера.

Другая возможность создать перо - вызвать функцию CreatePenIndirect :

HPEN WINAPI CreatePenIndirect(LOGPEN FAR* lplgpn);

Эта функция работает аналогично функции CreatePen, однако в качестве параметра ей необходимо передать указатель на структуру типа LOGPEN, в которой должны находиться характеристики создаваемого пера.

Структура LOGPEN и различные указатели на нее определены в файле windows.h:

typedef struct tagLOGPEN { UINT lopnStyle; // стиль пера POINT lopnWidth; // ширина пера COLORREF lopnColor; // цвет пера } LOGPEN; typedef LOGPEN* PLOGPEN; typedef LOGPEN NEAR* NPLOGPEN; typedef LOGPEN FAR* LPLOGPEN;

Заметим, что ширина пера в данном случае находится в поле x структуры POINT. Поле y не используется.

Если вы создали перо, его можно выбрать в контекст отображения при помощи макрокоманды SelectPen. После этого можно рисовать линии обычным образом, вызывая функции MoveToEx и LineTo.

Созданные вашим приложением перья принадлежат GDI, соответствующие структуры данных располагаются в его сегменте данных. Поэтому если перо больше не нужно, его нужно удалить для освобождения памяти.

Прежде чем удалять созданное вами перо, следует выбрать в контекст отображения одно из встроенных перьев (например то, которое использовалось раньше). После этого для удаления вашего пера нужно вызвать макрокоманду DeleletePen , определенную в файле windowsx.h:

#define DeletePen(hpen) DeleteObject((HGDIOBJ)(HPEN)(hpen))

В качестве параметра этой макрокоманде необходимо передать идентификатор удаляемого пера.

Нельзя удалять перо, если оно выбрано в контекст отображения. Нет никакого смысла в удалении встроенных перьев.
