Графический интерфейс GDI в Microsoft Windows


Рисование прямой линии


Для того чтобы нарисовать прямую линию, приложение должно воспользоваться функцией LineTo :

BOOL WINAPI LineTo(HDC hdc, int xEnd, int yEnd);

Эта функция рисует линию из текущей позиции пера, установленной ранее функцией MoveTo или MoveToEx, в точку с координатами (xEnd,yEnd). После того как линия будет нарисована, текущая позиция пера станет равной (xEnd,yEnd).

Функция LineTo возвращает TRUE при нормальном завершении или FALSE при ошибке.

Таким образом, для того чтобы нарисовать прямую линию, приложение должно сначала с помощью функции MoveToEx установить текущую позицию пера в точку, которая будет началом линии, а затем вызвать функцию LineTo, передав ей через параметры xEnd и yEnd координаты конца линии.

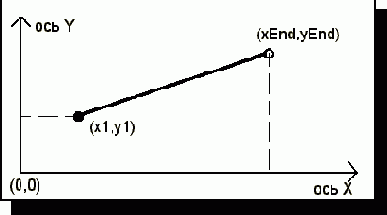

Особенностью функции LineTo является то, что она немного не дорисовывает линию - эта функция рисует всю линию, не включая ее конец, т. е. точку (xEnd,yEnd). Это иллюстрируется на рис. 2.11.

Рис. 2.11. Рисование прямой линии

Если вас не устраивает необходимость пользоваться двумя функциями для рисования линии, вы можете создать свою собственную, например такую:

BOOL DrawLine(HDC hdc, int x1, int y1, int x2, int y1) { POINT pt; MoveToEx(hdc, x1, y1, &pt); return LineTo(hdc, x2, y2); }

Преимущества использования отдельных функций для установки текущей позиции и для рисования линии из текущей позиции в заданную точку с последующим изменением текущей позиции проявляются при рисовании ломаных линий. В этом случае вы можете только один раз установить текущую позицию пера на начало ломаной линии и в дальнейшем вызывать только функцию LineTo, передавая ей координаты точек излома линии. Однако для рисования ломаных линий (если известны координаты всех точек излома) больше подходит функция Polyline, которую мы рассмотрим в следующем разделе.
