Графический интерфейс GDI в Microsoft Windows


Рисование дуги эллипса


К сожалению, возможности рисования кривых линий при помощи функций GDI ограничены - единственная функция Arc позволяет нарисовать дугу эллипса или окружности:

BOOL WINAPI Arc( HDC hdc, // идентификатор контекста отображения int nxLeft, int nyTop, // верхий левый угол int nxRight, int nyBottom, // правый нижний угол int nxStart, int nyStart, // начало дуги int nxEnd, int nyEnd); // конец дуги

Первый параметр этой функции определяет контекст отображения, в котором будет нарисована дуга. Для объяснения назначения остальных параметров обратимся к рис. 2.13.

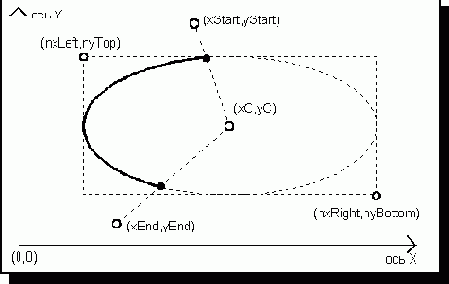

Рис. 2.13. Рисование дуги эллипса

Параметры (nxLeft,nyTop) и (nxRight,nyBottom) задают координаты, соответственно, верхнего левого и правого нижнего углов воображаемого прямоугольника, в который вписан эллипс.

Начало дуги эллипса определяется пересечением эллипса с воображаемой прямой линией, проведенной из центра эллипса (xC,yC) в точку (xStart,yStart).

Конец дуги определяется аналогично - как пересечение эллипса с воображаемой прямой линии, проведенной из центра эллипса в точку (xEnd,yEnd).

Дуга рисуется в направлении против часовой стрелки.

Координаты центра эллипса (если это потребуется) можно вычислить следующим образом:

xC = (nxLeft + nxRight) / 2; yC = (nyTop + nyBottom) / 2;
