Формат bmp-файлов Windows
Формат bmp-файлов для операционной системы Windows версий 3.0 и 3.1 представлен на рис. 4.4 (в более старых версиях bmp-файлы содержали битовые изображения в формате DDB).

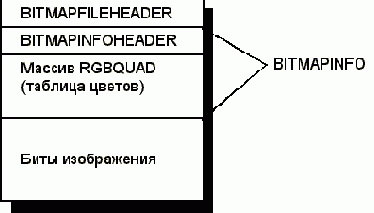

Рис. 4.4. Формат bmp-файла для Windows версии 3.х
Файл, содержащий битовое изображение, начинается со структуры BITMAPFILEHEADER. Эта структура описывает тип файла и его размер, а также смещение области битов изображения.
Сразу после структуры BITMAPFILEHEADER в файле следует структура BITMAPINFO, которая содержит описание изображения и таблицу цветов. Описание изображения (размеры изображения, метод компрессии, размер таблицы цветов и т.д.) находится в структуре BITMAPINFOHEADER. В некоторых случаях (не всегда) в файле может присутствовать таблица цветов (как массив структур RGBQUAD), присутствующих в изображении.
Биты изображения обычно располагаются сразу после таблицы цветов. Точное значение смещения битов изображения находится в структуре BITMAPFILEHEADER.
Структура BITMAPFILEHEADER , а также указатели на нее, описаны в файле windows.h:
typedef struct tagBITMAPFILEHEADER { UINT bfType; DWORD bfSize; UINT bfReserved1; UINT bfReserved2; DWORD bfOffBits; } BITMAPFILEHEADER; typedef BITMAPFILEHEADER* PBITMAPFILEHEADER; typedef BITMAPFILEHEADER FAR* LPBITMAPFILEHEADER;
Структура BITMAPFILEHEADER одинакова как для bmp-файлов Windows, так и для bmp-файлов оболочки Presentation Manager (рис. 4.5). И в том, и в другом случае она расположена в начале файла и обычно используется для идентификации типа файла.
Приведем описание полей этой структуры.
| Поле | Описание |
| bfType | Тип файла. Поле содержит значение 0x4D42 (текстовая строка "BM"). Анализируя содержимое этого поля, приложение может идентифицировать файл как содержащий битовое изображение |
| bfSize | Размер файла в байтах. Это поле может содержать неправильное значение, так как в SDK для Windows версии 3.0 поле bfSize было описано неправильно (утверждалось, что это поле содержит размер файла в двойных словах). Обычно содержимое этого поля игнорируется, так как из-за ошибки в документации старые приложения устанавливали в этом поле неправильное значение |
| bfReserved1 | Зарезервировано, должно быть равно 0 |
| bfReserved2 | Зарезервировано, должно быть равно 0 |
| bfOffBits | Смещение битов изображения от начала файла в байтах. Область изображения не обязательно должна быть расположена сразу вслед за заголовками файла или таблицей цветов (если она есть) |
В структуре BITMAPFILEHEADER для нас важны два поля - поле bfType, определяющее тип файла, и поле bfOffBits, определяющее смещение битов, из которых формируется изображение. Остальные поля можно проигнорировать. В частности, размер файла нетрудно определить средствами файловой системы MS-DOS.
Сразу после структуры BITMAPFILEHEADER в bmp-файле расположена структура BITMAPINFO (для изображений Windows) или BITMAPCOREINFO (для изображений Presentation Manager).
Структура BITMAPINFO и указатели на нее описаны в файле windows.h следующим образом:
typedef struct tagBITMAPINFO { BITMAPINFOHEADER bmiHeader; RGBQUAD bmiColors[1]; } BITMAPINFO; typedef BITMAPINFO* PBITMAPINFO; typedef BITMAPINFO FAR* LPBITMAPINFO;
Структура BITMAPINFOHEADER описывает размеры и способ представления цвета в битовом изображении:
typedef struct tagBITMAPINFOHEADER { DWORD biSize; LONG biWidth; LONG biHeight; WORD biPlanes; WORD biBitCount; DWORD biCompression; DWORD biSizeImage; LONG biXPelsPerMeter; LONG biYPelsPerMeter; DWORD biClrUsed; DWORD biClrImportant; } BITMAPINFOHEADER; typedef BITMAPINFOHEADER* PBITMAPINFOHEADER; typedef BITMAPINFOHEADER FAR* LPBITMAPINFOHEADER;
Опишем назначение отдельных полей этой структуры.
| Поле | Описание |
| biSize | Размер структуры BITMAPINFOHEADER в байтах |
| biWidth | Ширина битового изображения в пикселах |
| biHeight | Высота битового изображения в пикселах |
| biPlanes | Количество плоскостей в битовом изображении. Содержимое этого поля должно быть равно 1 |
| biBitCount | Количество битов на один пиксел. Может быть равно 1, 4, 8 или 24. Для новых 16- и 32-битовых форматов файлов DIB, используемых в Windows NT, в этом поле могут находиться также значения 16 и 32 |
| biCompression | Метод компрессии. Может принимать одно из следующих значений:BI_RGB - компрессия не используетсяBI_RLE4 - компрессия изображений, в которых для представления пиксела используется 4 бита. При использовании этого метода компрессии содержимое поля biBitCount должно быть равно 4BI_RLE8 - компрессия изображений, в которых для представления пиксела используется 8 бит. При использовании этого метода компрессии содержимое поля biBitCount должно быть равно 8BI_BITFIELDS - другой формат компрессии. Это значение используется для Windows NT. Соответствующая константа описана в файле windows.h, который поставляется вместе со средствами разработки приложений Windows NT |
| biSizeImage | Размер изображения в байтах. Это поле содержит размер, необходимый для хранения разжатого изображения. Если компрессия не используется (в поле biCompression находится значение BI_RGB), содержимое поля biSizeImage может быть равно 0 |
| biXPelsPerMeter | Разрешение устройства вывода по горизонтали в пикселах на метр, необходимое для вывода битового изображения без искажений. Это поле используется не всегда. Если оно не используется, в нем следует установить нулевое значение. |
| biYPelsPerMeter | Разрешение устройства вывода по вертикали в пикселах на метр, необходимое для вывода битового изображения без искажений. Это поле, как и предыдущее, используется не всегда. Если оно не используется, в нем следует установить нулевое значение |
| biClrUsed | Размер таблицы цветов. Это поле определяет размер массива структур RGBQUAD (рис. 4.4), расположенного в файле сразу после структуры BITMAPINFOHEADER. Если в этом поле находится нулевое значение, размер таблицы цветов зависит от количества бит, используемых для представления цвета одного пиксела (поле biBitCount) |
| biClrImportant | Количество цветов, необходимое для отображения файла без искажений. Обычно в этом поле находится нулевое значение, в этом случае важны все цвета |
Сразу после структуры BITMAPINFOHEADER в фале может находиться таблица цветов. Эта таблица содержит массив структур RGBQUAD :
typedef struct tagRGBQUAD { BYTE rgbBlue; BYTE rgbGreen; BYTE rgbRed; BYTE rgbReserved; } RGBQUAD; typedef RGBQUAD FAR* LPRGBQUAD;
Поля rgbBlue, rgbGreen и rgbRed содержат RGB-компоненты цветов, поле rgbReserved зарезервировано и должно содержать нулевое значение.
Как мы уже говорили, файл битового изображения может содержать таблицу цветов, а может и не содержать ее. Приведем зависимость размера таблицы цветов в зависимости от значения поля biBitCount (количество бит, используемых для представления одного пиксела):
| Значение biBitCount | Размер таблицы цветов |
| 1 | 2 |
| 4 | 16 |
| 8 | 256 |
| 24 | не используется |
